何がしたいのか？
- 2014/09/23
- 17:39
Takeはサラリーマンで、プロジェクトマネージャーというのをやっていまつプロジェクトで大切な事は、いろいろあるけど、やはり要求仕様をしっかりと理解する事です。趣味なので、あまり適応したくないので、ここでは、『何がしたいん？』と自分に問いかけて強く思う事を下記に記します。・自作リグで沢山QSOしたい・キットや配布基板じゃないヤツがイイ・回路の動作をなるべく理解したい、100%とは言わんが、自作する人と話ができ...
P3
- 2014/09/23
- 17:52
LM386は、知っている、オーディオアンプであるという事は知っている。それ以上は知らない。スインT発信器、、これは全く想像できず。なんだろうか？P43で詳しく書かれている様である。 今は、考えない様にしよう。それにしても図が丁寧でビックリ。自分にもできそうな気がしてきた。...
P4 送信機・・・
- 2014/09/23
- 17:54
製作記事で、”送信機”とか”受信機”っていうのが多いと感じる。素人のTakeは、送信だけとか受信だけと聞くと、ガックシくる。交信できないじゃないかぁ！という気持ちになり、凹む。送受信機、トランシーバー、でないとダメである。ただ、今後スキルを付けていくに従い、そういう事か！と理解ができるようになるのかもしれない。今のTakeレベルでは、どちらか片方だけというのは、ガックシなのです。記事の中に、”トリマは抜けた状...
P5 2SK241
- 2014/09/23
- 18:12
2SK241を使った高周波アンプ・・・以前、電子部品はすぐに手に入らなくなると聞いた事がある、、だいたい互換があるから、OKという話も聞いた、、2SK241はご健在なのか？ 秋月WEBには無いみたいだ・・・ 2SK241で検索すると２SK192ってのが出てくるサトー電気というお店が、無線関連の部品を多く扱っていると教科書に書いてあった・・・こういう情報は助かる。 この辺の情報が無いと、むやみにアキバを歩きまわり疲れて最後は、...
P8 50MHz 2石 CWトランシーバー
- 2014/09/23
- 18:21
P16 50MHz DSBトランシーバー
- 2014/09/23
- 18:31
これまたシンプルなのに、フォーンでSSB局とも交信できるという、、スゴイただ、DSBと聞くと、AMでは相手が少ないし、SSBだとなんかオヒレがくっついているみたいに感じてカッコワルイ・・ そんなイメージがあって、あまり好きじゃないｗ以前、DSBリグのキットを作った事もあるけど、なんかかっちょよさがなくて、結局使わなくなってしまった・・SSBがいいなぁ...
P20 50MHz SSB/CWトランシーバー
- 2014/09/23
- 18:35
キターーーーッこれがTakeが望んでいた自作リグである、、、これに決めた、ただ、心配もあり、というのは、こいつは、教科書の最後の方にまとめてある、、ということは、難易度が一番高いと思われる。その前の、比較的簡単なヤツを作ってもいないのに、いきなり挑戦しちゃって大丈夫なのか？前のページも読んでおけば大丈夫！って事かと勝手に解釈するが、、前のページなんてちゃんと読まないだろうな、、それで失敗して終わり！っ...
P22 7MHz ３Wアンプ
- 2014/09/23
- 18:40
おっ、３Wはいいなぁ、○○mWってのは、正直心配、、大山の頂上からQRVするなら大丈夫だろうけど、、ただ、Takeは初心者なので欲張ってはいけない、、、まずは、教科書に従って、その通り作るのだ、、それが○○mWであってもだって、山の上に行けばたぶんQSOできるのだから・・・その後、パワーアップを検討しようっと・・・ただ、不安もよぎる、、よくあるパターンは、後でパワーアップしようと思ったら、、この回路やリグではできま...
P25 序に代えて
- 2014/09/23
- 18:44
『いくつかある基本的な回路を覚えさえすれば・・・難しいものではないと思います』これは、勇気が出る言葉だ・・・ やってみようと思わせるスゴイ言葉・・・後でガックシ・・・とならなきゃいいけど、、とりあえず、モチベーションアップ、、...
P30~ 電子部品の知識と使い方
- 2014/09/23
- 20:39
汎用素子をなるべく使って、扱う種類も少なくするっていう気配りが・・・ すごいね、、感動ｗ抵抗の話しはだいたい理解できた、、 ボリュームはAが対数っぽくて、Bが直線で比例していくヤツだよね。。たしか。セラミックコンデンサと電解コンデンサは知っているよ。。なるほど。積層セラミックはよくわからなかったけど、容量が大きなものもあるので、電解の代わりに使うとより良くなる？という解釈をしたｗいつも分からないのが...
P40 ランド方式
- 2014/09/25
- 21:09
ランド法、回路を一目で確認できるはんだ付け箇所を寛太に外せ、回路の変更が容易電子回路を覚えるのにも向いてるいい事ばかりだ！ランド法がいいと思う・・製作記事とかで、自分でプリントパターン作って、プロみたいな基板作る人いるよね、、正直すげーーーと思う、そして、即、俺には無理って思って、凹む・・・ランド方式でがんばるぞ！...
P42 はんだゴテ
- 2014/09/25
- 21:11
やっぱり、60Wと20Wの2本あった方がいいんだよね、、これは良く聞く、ウチは、温度変更できる結構高級品買ったんだけど、いつも適当な位置で固定して使っている、、、低い温度だと不安だし、、、高温だと焼けそうだし、やっぱ２０Wと６０Wの2本を新たに買う方がいいのかなぁｗ...
P43 ランド基板作成順
- 2014/09/25
- 21:19
なるほど、回路図をみながら、いきなり、ランドを付けて品を付けていくのではなく、回路図を見て、ランドの配置図をスケッチするんだぁあたりまえの事かもしれないけど、素人には新鮮・・・ちょいと面倒だし、急いで完成させたい気持ちはあるけど、そこをグットおさえて、ランド配置図っていう手間を入れる事で失敗が減るのだろうなぁｗなるほど・・・...
P45 電流測定
- 2014/09/25
- 21:21
本教科書では、電流を必ず測定するように指示がある・・・面倒だけど、これも失敗しないためのコツなんだろうなぁただ、今後、自分で設計できるようになったら、何mAなのか不明になるけど、その場合はどうするんだろう・・・経験を重ねると、おおよその電流が分かるようになるのかなぁとか思っている...
P48 RFプローブ
- 2014/09/25
- 21:30
CWモニター機は、RFプローブにもなるという、、これはイイなぁただ、RFプローブは以前作ったのが、どこかにしまっているハズだから今回は必要ないかなぁw...
P49 トランシーバーの基本回路
- 2014/09/25
- 21:32
キターーーー基本回路、、、ここを適当にスルーすると、いつものパター―ンで面白くなくなる、、ていうか、分からない連鎖に陥るのだ。。だから、急がずちゃんと読もうっと...
P49 基本回路
- 2014/09/25
- 21:37
柔道でも、英会話でも、基本の型が大切！これはたぶん正しい・・型を徹底的に覚えてから応用できるようになるのだ。。この基本形を覚えるぞ！高周波増幅器、周波数変換、フィルター、中間増幅器、検波、局発、低周波増幅VXO、周波数変換、高周波増幅器、電力増幅器、ローパスフィルタ作っていけば覚えるんだろうけど、オッサンは、頭が悪いから、意識的に覚えていくぞ、、といっても単語帳などは作らないけどね・・...
P50 発振回路 VXO回路
- 2014/09/25
- 21:52
いまさらだけど、 VFOってなんだっけ？ VFO： Variable-Frequency Oscillator (可変周波数発振器) VXO： Variable Xtal Oscillator (可変周波数水晶発振器)教科書では、まず水晶発振を基本にしたVXOとの事、、、そう基本が大切！いきなりDDSなんてワシには無理・・VXOは、コイルとコンデンサを適切に選べば、5%程度動くとのことCは通常20p程度とのこと、、ポリバリコンバリコンはVXO基板の近くになるって、なるほど、確かに...
P52 ディップメーター
- 2014/09/26
- 10:31
高周波コイルを作った後にディップメーターで共振周波数を確認すると書かれている・・ディップメーターはなんとなく知っている、クルクルコイルとコンデンサが輪になったような共振回路をディップメーターに近づけると、メーターがディップするという事だったと思う。。。『高周波コイルを物理的にどうやってディップメーターで測定するのかな？』さらに出てくる疑問、ディップメーターがなくても、アンテナアナライザーで同じこと...
P53 局発用VXO
- 2014/09/26
- 10:57
あれ、前のページでVXOやったよなぁあっ今回は、局発用なんですね、はい両者は基本同じだよねぇ？って事は、なんで今回、こんなに回路がかわるんだ？ 前のVXO回路でコイルLとCだけ変更するのじゃだめなのかなぁ？共通化してシンプルっていう方針だったと思う・・おそらく意味があるのだと思う、、、今の僕にはわからない・・・エミッタフォロアー、自己バイアス、、なんじゃらほい、、やっぱトランジスタ本で、この部分は勉強せな...
P54 高周波増幅回路
- 2014/09/26
- 11:43
ここでは、2SK241これで、受信機の高周波増幅、中間周波数増幅、30mW以下の送信も可能、いろいろ使える回路、2SC2053入力は10mW-30mW程度、100mW-500mW、50MHz、電力増幅、抵抗外すとC級増幅となる、CQ出す際には外すのかな。。2SC2078更に５W出したいとき使うなどが使われる...
P55 FB-801
- 2014/09/26
- 14:56
これまで、出力側は常にFCZコイルだったけど、ここに来て、FB-801、10ターンとかいうのが出てきたなんじゃこりゃ。。さらに、FB-801バイファイラとかいうのも書いてあるんｗ なんでFCZコイルではないのか？たぶん、出力電力などの関係なんだろうけど、電気的に同じなのか？回路図の記号が違い過ぎるので、同じとは思えない、、スタック状態やっぱし注文中のトロイダルコア活用百科で勉強しろってことか、、【楽天ブックスならいつ...
P57 混合（ミキサ）
- 2014/09/26
- 15:21
混合ミキサ、周波数編kな、検波、変調おっと、無線らしくなってきたような、、①周波数変換２SK241によるミキサー②検波2SK241による検波SBM（ソフトバンクモバイルじゃなくて、シングルバランストミキサ）での検波１N60リング検波回路(DBM)なんかよくわからんけど、今後中身を理解して行こう③ TA7358Pによるミキサーhttp://project59.blog.fc2.com/blog-entry-17.html7358はスゴイなぁというか、応用を考えた人もすごいな混合回路...
P60 低周波増幅回路
- 2014/09/26
- 15:54
2SC1815自己バイアスアンプ、でた、また、自己バイアス、、あの時、全くしらべてねーよ、、やべーーちょっとググったけど、よくわからん、ここから脱落してしまうのかぁｗまあいいや、とりあず、そういうのがあるというのだけ覚えておこうLM386を使ったアンプの紹介あった...
P62 さまざまな付加回路
- 2014/09/26
- 16:18
電源コントロール回路、、使えるなぁこれ、、いい水晶フィルタにはLSB型とUSB型がある、水晶の位置とグラフを見ると分かり易い水晶フィルター側はインピーダンスが50-500Ω程度（低いという意味）インピーダンスが高いFETとの結合にはトランスを使うステップアップトランスというのもあるローパスフィルタ2段で第2高調波を40dB減衰できると！...
P70 保証認定
- 2014/09/26
- 17:06
包括免許になっていないので、面倒な手続きが必要、フローがよくわからないんだよね、もう忘れたよ・・・そこで良いWEBを発見http://jo1quf.cocolog-nifty.com/blog/2008/08/post_c478.htmlとても親切だなぁｗ 感謝、、、今後このWEBが無くなってしまうと困りますっそのままコピペすると怒られると思うので縮小してイメージだけ貼り付け詳しくは上記WEBへどうぞ備忘録①前回申請したZIPファイルをLITEシステムにインポートして開始...
P173 50MHz SSB/CWトランシーバー
- 2014/09/27
- 15:11
欲張りなのかもしれないけど、SSBかCWのリグを自作したいと思っている、、両方の欲を満たしてくれるのが、P173のP173 50MHz SSB/CWトランシーバーである。①教科書をちゃんと読む②RNR氏のページからその後のアップデートなどの情報を得る③作成準備 回路図から部品配置図 部品調達 ユニット毎の作成、動作チェック④事前に変更申請しちゃってもいいかも★パワーが低いのではないか？★Sメータが欲しいなど希望はあるけど、初め...
回路図から部品リストを作成
- 2014/09/28
- 10:20
回路図から部品リストを作るよね？？ワッシも、やっている、抜けが無い様に赤ペンでチェックしながら、、この方法の最大の欠点は、回路図に見えない部品を忘れる事。。ケース、端子、配線、スペーサー、基板、、、...
部品調達
- 2014/09/30
- 22:22
部品は、秋月で２０％、サトー電気で７０％、千石で１０％くらいずつ調達秋月では、抵抗とかコンデンサーとかまとめ買い無線部品に強いサトー電気で他の部品を調達買い切れない物だけ、最後に千石で調達全て通販でそろったｗなにより空き時間に調達できる、部品探しの手間もかからない、、いい事ばっかり、、ただ、実物を見ないとわからない、ケースの大きさや構造、つまみの感じなど機構部分は厳しいよねｗ部品をそろえて、いくら...
P20 P173 基板の寸法
- 2014/09/30
- 22:30
あれれれれ、、P20の写真みたいに作りたいんだよねそれで、記事見るとYM-150ケースがぴったんこ！と書いてある。早速調達！あれれれれ、小さいケースだなぁという感想！はじめに作る予定のVXO基板は、P51の写真1-3-1では、35x70となっている。。。これおかしくない？ この大きさで作ると、全部の基盤考えたら入らないじゃーーーん、、参ったなぁどこかおかしいぞっ仕方がないので、無い頭をつかって自分でやるか、、たしか教科書...
ランド基板作成
- 2014/10/02
- 21:16
今日は、ランド基板を作成っす基板切るだけだから、楽勝！って感じで、、、けがきをして、パキット折ったら、あれれれ、断面が斜めに・・・ 汗；うまくできないじゃーーーん！！教科書を見ると、、両面、共に！けがく様に書いてある、、再度やってみたらウマクいったｗあたりまえか、、いい勉強になった、、ってどんだけレベル低いんだ。。。最後に、ドリルで適当に穴あけしをした。。さいごに、ランド作成これは、細長いの作れば...
VXO作成
- 2014/10/05
- 21:30
いよいよVXO部分の作成、たぶん、うまく動かないだろうなぁｗ と思いながら開始、、回路図を見て作っていくのが良いのか、親切についてきた配線図を観ながら作るのが良いのか、、ウワサでは、配線図に間違いが含まれているなんてことも聞いているのでどうしたら良いか分からず、困った・・・結局、おおよその部品配置は、配線図を参考にして、作る事にして、各部品についてはなるべく回路図をベースに作る事にした、、どこまでを...
教科書著書のRNRさんのブログ情報、キャリアポイント、パワーアップ
- 2014/10/06
- 19:26
・CW時にキャリアポイントを変える改造http://blogs.yahoo.co.jp/jf1rnr/5120464.htmlhttp://blogs.yahoo.co.jp/jf1rnr/5227426.html・パワーアップhttp://blogs.yahoo.co.jp/jf1rnr/6704028.html...
LM386低周波増幅器
- 2014/10/06
- 21:05

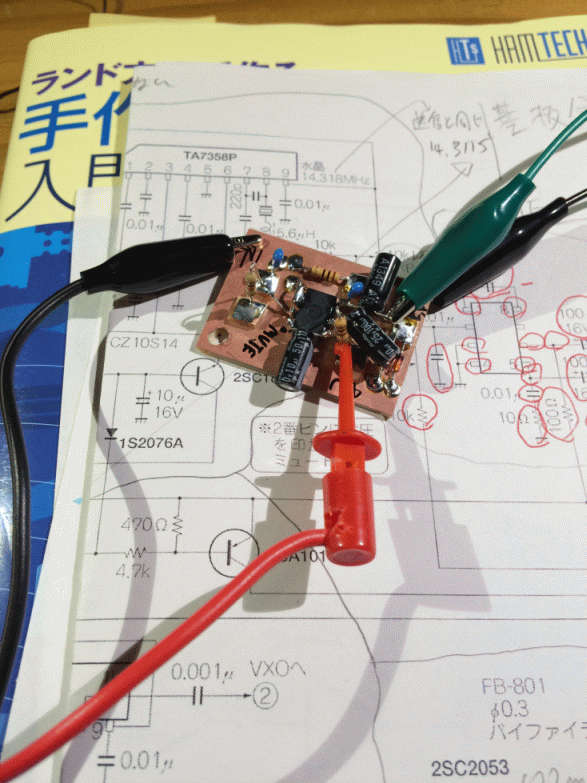

今日は、LM386を使った低周波増幅器の作成をしました・・・SPが無いので、イヤフォンを出力部分にくっつけて、入力を手で触ってノイズを入れてぶーーーーんという音が鳴るか確認した。。ブーンと音がなっているので大丈夫だと思う・・・やっぱスピーカーを買った方がいいかな・・LM386の２ピンに10KΩを介して12Vをかけているのは、SSB送信時に動作を止めるためのものだそうです。送信音が受信部に回り込まない様にするための対策と...
電力増幅機、ローパスフィルタ
- 2014/10/07
- 22:40
今日は、『電力増幅機、ローパスフィルタ』を作成ローパスフィルタのコイルとコンデンサだけど、不安ありコイルは、基本回路では7ターンになっているけど、50MHz解説部分ではなぜか8Tになっている。とりあえず8Tで作成した。コンデンサだけど、60pが入手できず、62pとした。大丈夫なのか、計算したいんだけど、よくわからず、、P35部品説明では、0.2-0.3のエナメル線と書いてあるけど、手持ちのポリウレタン導線0.32で代用・・これ...
受信部分
- 2014/10/08
- 22:04

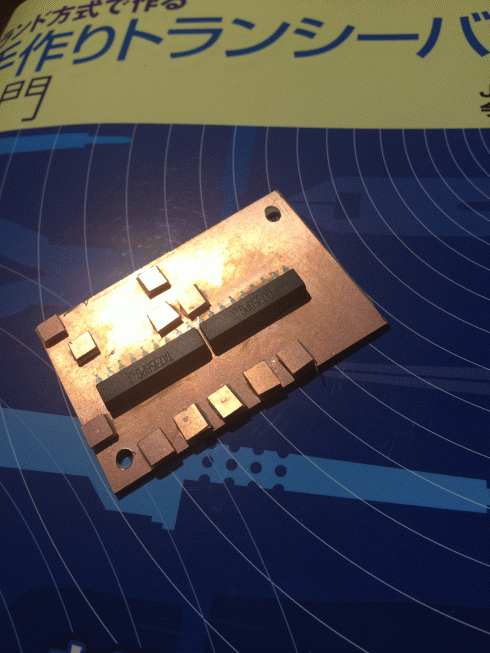

だいぶ自信が無いモードになってきた。。。なにしろ部品が増えてきた・・・小さなコンデンサーに書かれている文字が見えにくい１０３、１０４とか小さすぎる、、68pとか極小・・・・とりあえず、7割まで完成、、、残りは、０．００１などのコンデンサが多い、、気合入れて進めようと思ったけど途中までにした。。今日は、角コイルの向きを間違えて半田してしまって大失敗、、、ケースを基板にしっかり半田してから気が付いた！時既...
受信部分２
- 2014/10/09
- 22:34
んーーーーー昨日の続き・・・ さらに混迷・・・果たして動くのか？不安なのでチェック、、チェック、、、チェックする度に間違い発見、、、なんか作るコツをつかめていない気がするっすとりあえず、完成したと思って、半田コテの電源をOFFしてもう一度チェックしたら、コイルに向かう電源部分が全く配線されていない事に気が付く・・不安だなぁｗここで、『たとえ1度目で動かなくても、焦ったり、投げ出したりせずにゆっくりゆっ...
SSBジェネレーター部分 １
- 2014/12/24
- 18:27
実は、いろいろあって、しばらく自作中断していました。。。もうすこしで、3ヶ月放置じゃん・・・いつもパターンだと、もう面倒だから、やーーーめたっとなってしまうのですが、今回は、何故か復活！！ということで、さっそく作業作業・・・・いやぁｗしばらく離れるだけで、コンデンサーの１０５とか番号見て容量が思い浮かばなくなっているし・・・ まずいねｗさらに、コイルが1個注文し忘れている事が分かった！！んーーー、仕...
SSBジェネレーター ２
- 2014/12/26
- 17:09
さてさて、部品の振り分けの次は、基板作りと部品の半田付けです、、空き時間を見つけて、少しずつ進めます。。。例によって、コイルが一個足りない・・・まあ、それ以外の部分を進めるのだまだまだ、先は長いです...
ケース加工
- 2014/12/26
- 21:12
まだ、各回路が完成していないので、気が早いのだが、、ワッシが苦手とするケース加工を少しやってみた、、そこで、わかった事・・・ポリバリコンをどうケースに取り付けるんだ！！んーーーー、、3mmのネジでは大きすぎる、2.6mmだと小さすぎる、たぶん2.8mmかなぁあと、シャフトが短すぎてアカンでしょ・・・つまみが付かない！！ということでググッて見たら、共立はんに、よさげな部品が売っていたので、早速ポチったただ、延長...
ケースに組込み、ケーブリング
- 2014/12/27
- 22:37
とりあえず、コイルはサトー電気で調達したので、取り付けた、ポリバリコン固定用のネジや延長シャフトはまだ届いていない、、、ので保留、基板をケースに乗せたので、気を良くして、少しだけ配線をしていってます・・ただ、どこを配線しているのか、、よく分からなくなったりで、なんか、絶対間違えてるだろうーーーモードになっていて、電源ONした時に、火が出たり、パチパチ音がしないか不安あり、、んーーーー今回も、動かずモ...
配線始めています・・
- 2014/12/28
- 21:14
配線を始めました、、んーーー諸先輩方の自作リグとか見ると、この、”配線”がキレイなんですよねぇんーー、キレイにならんです、、キレイでないと、誤配線とか発振とか悪い作業があるのだろうなぁまっいっか、とりあえず、キレイではないけど、なるべくグルグル無駄に配線する事が無い様にだけ気を付けようっとまだポリバリコンの延長シャフトが届かないので、、今日はココまでだな...
コンデンサマイクの固定方法、自作ハンドマイク
- 2014/12/29
- 22:57
ハンドマイクを自作するのは2回目、前回はうまくいったけど、コンデンサマイクの固定がイマイチだった、、、今回は、良い方法があると信じて、店の人に聞いたけど、想像を絶するような方法は無かったです・・・ググッても見つからない、、ツイッタ―で、つぶやいたら、DAG先生からアドバイス、板を入れて厚みを持たせてエポキシ接着が良いらしい、私が投稿したケーブルブッシュを見たDAGさんが、板の代わりに使えるんではないかとコ...
ポリバリコンをケースに付けた
- 2014/12/29
- 23:03
ポリバリコンをケースに取り付けた、、2.6mmのネジ2つで固定可能シャフトも簡単に付いた、、専用品なので、しっかりしていてFBです。が、、問題発生・・・延長シャフトのΦはボリュームのそれと違う、、そう、少し太いのだぁｗしたがってツマミが入らん！！せかっく、大きめのカッチョイイの買って用意していたのに、入らない！仕方ないので、手持ちの物を１つづつ付けてみて、、１つだけ付いたので、そいつを使う事にした、、、ん...
調整しますっ
- 2014/12/29
- 23:12
配線が終わったので調整に入りますったぶん一度じゃ動かん、、、、予想通り動かない、、VXOは動いた、送信側のオシレーターが発振しない問題で1時間くらい悩んだ・はじめは、周波数カウンターが壊れたのかと思ったけどそうではなかった。 だって、VXOはチャント測定でけたのだ・ゼネカバリグで動いているVXOの信号は受信できるが、送信側のオシーレーターは聞こえないあきらかに、動いていない、、それで、、テスターで電源を確...
